ハイライト: | スプレー・ブース装置,産業用スプレー ブース |
---|
電気制御システムを持つ車ブレーキ パッド OEM のための絵画粉のコーティング ライン
車のパッドのための静電気の粉のコーティング ライン
1. コーティング: 自動粉のコーティング
2. 乾燥トンネルの暖房: 電気暖房
3. 掛かる間隔: 一つずつ 600 の mm の間隔
車ブレーキ パッド OEM のための自動静電気の粉のコーティング ライン
I.設計基礎(ユーザーの供給)
1. 製品名: ブレーキ パッド
2.材料: 鉄部分
3.プロダクト最高のサイズ: L150×W150×H30 (mm)
4.プロダクト最高重量: ≤30Kg
5.コンベヤーのチェーン単一の掛かる重量: 0.35Kg モデル: QXG (200)
6.掛かること: 1 つのハンガーの一つプロダクト
7.掛かる間隔: 一つずつ 600 の mm の間隔、別の工作物に従う実際のセットからのこつ
8.設計回線速度および調節可能な回線速度: 1.5m/min
9.コーティング区域: 表面
10.塗ります: 自動粉のコーティング
11.乾燥トンネルの暖房: 電気暖房
12。 圧縮空気: ユーザー自身、含水率 <1>
13 凍結乾燥しています。 植物区域: 図を見て下さい
14。 エネルギー: (1)三相五線式(380V)。 グラウンド ワイヤー(2)の圧縮空気を使って
II のパイプライン プロセス(V=1.5m/min)
表面の前処理およびライン スプレー・ブースに入れられて
オーブンを治して(涼しい)オフロードします取って下さい
注目: よい締めて下さい工作物に送り、運搬をオーブンに吹きかけます
鎖は、それからオーブンのドアを、開けますオーブンの暖房を、置きました 180 ℃、20 のための保留時間を閉めます
分は、オーブンが自動的に電源を断ち切ったまで暖かい、開けますオーブンを保ちます
工作物の吹き付け塗装の後のドアおよびコンベヤーの鎖、別のプロダクト。
III、記述および変数
広範囲の設計信頼性の、進められた、適度でおよび経済的な考察、主要な構造特徴:
(I).Curing のオーブン -1pcs (1 つは終わります)
1.Inner サイズ: L16000×W2000×H2000mm の炉壁材料: t0.6mm
電流を通された鋼板、炉壁材料: t0.6mm 色の鋼板、絶縁材
層の厚さ: 100mm の断熱材の rockwool 特別な延長シャフトの上昇温暖気流
循環ファン力 3KW-1 の単位
温度: 部屋temperature~200℃。
暖房装置:
絶縁材の加熱室: 100000kcal/h、量: 1set
シャーシ: 10#square 管
2.Return 空冷方式
1)底の循環方法を使用して最下の供給、熱気のバランスをとること。
2)均一温度を保障するために打つ床の風のディフレクターの風ガイド。
3)循環ファン力: 3KW 1 セット
3.Heating システム暖房力: 21KW
分散させたひれの電気暖房の管が付いている暖房装置、自動循環ファン
温度調整の調査。 で活気づく電気で熱されたヒート パイプの熱
加熱室は乾燥の内部に循環ファンによって直接送られます
セットに、オーブンの上昇の内部温度トンネルを掘り、絶えず循環させて下さい
温度はユニフォームを配り。
の温度を調節する温度およびデジタル表示装置の自動制御
乾燥トンネル。 排気ガス排気管を通って除かれて。
絶縁材のグループは自動的に温度が甲革に達するとき消えます
限界。 開いた自動的に温度の限界。 循環ファンの質の絶縁材、
長軸と、モーターの有効な保護。

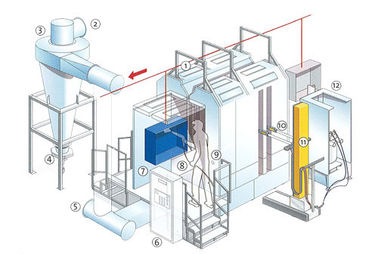

(II).Spray ブース1pcs
1.outer ブースのサイズ: L6000×W1200×H2000 ㎜ (t1.2 ㎜ spg のステンレス鋼の版)
1pcs の表面の液体の絵画。円アークとの屋根の欠損の立体角。
シャーシ: 5#steel タンク
プレート アセンブリーの溶接された構造が付いている粉部屋は、底平らな構造です、
工作物のカート ダスティング操作、審美的な出現に便利。
粉部屋内の平らな構造、粉部屋の一掃の仕事もっと
便利、速い、2 工作物に使用する開いた耳の三半規管。
2.電子脈拍の回復システム --- 1set
電子脈拍のクリーニングの粉の回復システムは次から成っています
部品:
1)繊維の樹脂フィルター Ø325×900 (洗濯できる) 16
2)脈拍のクリーニングの注入の口 16
3)円の鋼鉄 2 のガス タンク
4)ファン モデル(4-72-4A-5.5KW) 2units をリサイクルすること
仕事の期間、粉の表面がろ過した後フィルターはより厚く積みました、
現時点で器具の中のフィルターの脈拍のクリーニング
圧縮空気は内部の外へ向かう時から、ように解放されます
振動によって落ちる粉。 マニュアルとの脈拍制御。
(III) .1、自動 Reciprocator-2pcs colo-2000D
1)頻度調節可能な reciprocator は良質のために特に設計されています
コーティング、それを 3 つまでの吹き付け器を運ぶことができます粉にして下さい。
頻度: 日本語三菱
2)概説
最高利用できるプログラム 80
最高高さ 1.5m をかき立てて下さい
最高速度 0.8m/s
最小速度 0.08m/s
加速 0.1m/s2
3)電気データ
わずかな入力電圧 170-264VAC 単一フェーズ
許容 +10%/-10%
頻度 50/60hz
ヒューズ 10.0AT
パワー消費量 2.5kw
2 の粉のコーティング機械2pcs colo-800
1)インテリジェント制御の単位、現在の電圧のためのデジタル表示装置
輸入されたイタリアは、再塗装の複雑な工作物、調節される 100kv のためによい分けます
ステンレス製の粉のホッパーが付いている粉のコーティング銃。
2)含まれた:
制御装置– 1pcs
粉のコーティング銃 -1pcs
粉より ---1pcs (55l)
トロリー1pcs
粉ポンプ1pcs
オイル フィルター1pcs
Fluiding の単位1pcs
力ケーブル1pcs
Groundly ケーブル1pcs
空気管3pcs
3)電気技術
入力電圧: AC220V/50Hz +/-10%
入力パワー: ≤50W
定常電圧: DC24V
銃の電圧: 0-100KV (調節して下さい)
最高に curring: 100UA
3 の自動粉のコーティング銃システム6sets colo-800D
このモデルそれは理性的なシステム、別のために容易な操作そしてよいです
種類の形。
4 の粉のふるい機械-2pcscolo-3000-R
「自動と行くのに粉のコーティング区域で使用される機械をふるうことを粉にして下さい
reciprocator。 粉のリサイクルに静電気の粉の過程において失いました
金属工作物のコーティング
5 の制御キャビネット1pc COLO-5000-800D
私達はキャビネットにコントローラーを置きました。これはを含むキャビネットだけないです
コントローラー。
多自動銃のための中央制御システム
拡張でき、経済的な利点と特色にされる
主要な電気および空気の一般的な制御機能を提供して下さい
維持管理のために容易。 このサイズは 6pcs 制御装置のためです。
(IV)掛かるコンベヤ・システム:
1 -モデル: QXG の 200 タイプのコンベヤーの鎖、単一ガイドの車輪-二重歩行
より滑らかに動くために鎖を促す円形の構造。
2 --- ドライブ メカニズム、ハンマーの張力を含んでいる伝達システム
施設、軌道、鎖は、柵、望遠鏡の柵、点検柵、潤滑装置を曲げました、
取付金具。
3 --- 全体のスプレーは線形ドライブ単位およびハンマーの張力、ドライブのラインを並べます
機械をの安全保護持っています。
4 --- 高温地帯からの乾燥トンネルの出口のリモートとの
給油装置は、コンベヤーを保障するために長期仕事をよく鎖でつなぎます
油を差された状態。
5 -管のコラム「C」が形づけたチェーン柵の直立物φ110mm のフル レンジ
南京の柵によって作り出される鋼鉄。 下り坂の肘 30 の ° の肘、それを保障するため
滑らかな工作物のコンベヤー安全。
6 --- 懸濁液のコンベヤーの鎖変数
(v)。 電気制御システム
システムは全体的の比較的集中制御を、電気使用します
端正な列で整理される、適した締める物の指定の選択。
端正な列で整理される条件を満たす細長かった橋指定。
1)国際規格と一直線のすべての電気機器。
2)デジタル表示装置、セットの温度および実際の温度調節器
制御の温度は表示反対板を中心にしました。
3)インターナショナルに従って取付けられている全体のシステムの設計
規則。
項目
懸濁液のコンベヤー
QXG200 掛かる鎖をタイプして下さい
チェーン長さ 80m
速度(共通の) 1.5m/min
修正射距離 1-3m/min
チェーン円形様式-単一ガイド--は歩行の二倍になります
車輪によって連結される鎖
ドライブ単位インバーター モーター-周波数制御-
泰安インバーター
運転者 3HP
ドライブ単位 1set の数
引張り装置重いハンマー
張力 1set の数
曲げられたトラック R1000
オイル軍事施設は燃料を補給給油、調節可能な燃料の燃料を補給することを指します
オイル コップの低下
一点 50kg
3.equipment:
注: 設計されているバイヤーに従う特定の設計細部。
VI.進み具合:
この契約は 60 日以内に、完了します実施されます。
項目
1 つの治癒のオーブン L16M×W2M×H2M 1SET
2 暖房装置 21KW 1SET
3 熱循環ファン 3KW 1SET
4 脈拍の回復システム L6M×W1.2M×H2M 1SET を含む自動スプレー・ブース
5 粒の粉のコータ COLO-800D 2SET
6 自動 reciprocator COLO-2000D 2SET
7 自動粉のコーティング銃システム COLO-800D 6SET
8 粒の粉のふるい機械 COLO-3000R (60X60CM) 2SET
9 制御キャビネット COLO-5000-800D 1SET
10 の掛かるコンベヤーの鎖
一点 50KG L80m 1SET
11 ドライブ単位 QXG200type 1SET
12 の張力単位 QXG200type 1SET
13 トラック、コラム、まっすぐな柵 QXG200type 1SET を曲げました
14 電気制御の良質のブランド 1SET
15 塗ります -- --
