自動棒鋼の風邪の延伸機、継ぎ目が無いカーボン管の形成機械

中国 自動棒鋼の風邪の延伸機、継ぎ目が無いカーボン管の形成機械 サプライヤー
自動棒鋼の風邪の延伸機、継ぎ目が無いカーボン管の形成機械 サプライヤー 自動棒鋼の風邪の延伸機、継ぎ目が無いカーボン管の形成機械 サプライヤー

大画像 :  自動棒鋼の風邪の延伸機、継ぎ目が無いカーボン管の形成機械

商品の詳細:

起源の場所: 中国
ブランド名: hengli
証明: ISO9001-2000
モデル番号: LW30

お支払配送条件:

最小注文数量: 1
パッケージの詳細: 木製箱; または顧客に従って
受渡し時間: 30-50days
支払条件: TT / LC
供給の能力: 20セット/月
Contact Now
詳細製品概要





自動棒鋼の風邪の延伸機、継ぎ目が無いカーボン管の形成機械





速い細部:



タイプ: 冷たい drawnbench

銘柄: Hengli

型式番号: LW30

入力材料: 共通の炭素鋼、合金、非鉄金属

提供される売り上げ後のサービス: 利用できる海外サービス

原産地: 江蘇、中国(本土)

で使用される: カーボン管、非鉄金属の管の分野、等。





記述:



管のデッサン プロセスの導入


空の管がダイスを通して引かれるとき管の内径を支えるのに、一般に心棒がかプラグはこのプロセス呼ばれます管のデッサンと使用されています。 プラグの機能は壁の減少をもたらし、穴のサイズを制御することです。 但し、心棒は壁厚さの減少をすればことは必要ではないかまたは内部の次元そして表面が重要でなければ省略されるかもしれません。 心棒なしで管を引くプロセスは管の沈降として知られています。
静止した心棒上のデッサンの管では、最高の実用的な部門別区域の減少はパスごとの 40%心棒からの高められた摩擦超過しません。 注意深く一致させた心棒がダイスのダイスの喉で浮かべば、45%の区域の減少を達成することは可能であり同じ減少のためデッサンの負荷は固定プラグによって引くことより低いです。 この様式は浮遊プラグが付いているデッサンと呼ばれます。 述べられるためにこの様式のそれは、用具の設計あり、潤滑は非常に重大である場合もあります。 管のデッサンの摩擦の問題は長い心棒が付いているデッサンで最小になります。 心棒は管の全体の長さに伸び、管が付いているダイスを通って引かれる堅い棒かワイヤーに沿ってから成っています。 この設計では、区域の減少は 50%である場合もあります。 但し、引くことの後で、心棒は管から(巻き取ること)によって管の直径をわずかに高め、次元の許容を妨げる転がり取除かれなければなりません。 上で論議されるデッサン プロセスは図 1.で説明することができます。


                                          自動棒鋼の風邪の延伸機、継ぎ目が無いカーボン管の形成機械


図 1: 管のデッサン プロセス。 (a)沈降; (b)修理されたプラグ; (c)浮遊プラグ; (d)管のための移動心棒 A の冷た引くことのベンチはダイスを握るためのダイスの頭部が取付けられるベンチ成っていますか重い鉄骨フレームから。 ベンチの 1 つの端に心棒の棒を固定する調節可能なホールダー置かれます。 もう一方の端に重く、無限の渡すスプロケット車輪を運ぶシャフトは、正方形つながれた鎖を取付けられます。 この鎖はスプロケット車輪から鎖がアイドラーのまわりで渡り、ベンチの下にスプロケット車輪に戻る、ダイスの頭部に伸びるベンチの上にたらいにあります。 スプロケット車輪は適した減少の伝動装置を通した可変的な速度モーターによって運転されます。
生産操作
冷却の後のつや出しの管は 1 つの端で先の尖っています。 指すこれは、約 150 の mm (6 インチ)の距離で、十分に減らされた部分が引くことの穴を書き入れるように外径の減少から plyer の顎が管の一方の端を握ることができるように、自由に死にます成っています。 複数の冷た引くことのパスが管を与えられるべきならポイントは最終的のサイズの下で死なせますもし可能ならわずかに。
ほとんどの場合、1 つの冷た引くことのパスはプロダクトの近い次元、よい表面および要求された機械特性に達して十分です。 付加的なパスはしっかり止めて必要かもしれません: (1)より薄い壁、(2)よりよい表面の終わり、(3)小さい直径、または(4)より長い長さ。
多数のパスとの生産のために、各々の冷たいデッサン操作の後でそれらをアニールすることは必要です。 それ以上の冷たデッサンの前に、アニールされた管は漬物でなければなり、油を差しました。 すべての管は、unannealed 機械管を除いて、最終をアニールしますまたは熱処理後最後の冷た引くことのパス受け取りました。 多くの管は終了する管の適切な粒状組織を得るために特別な正常化の処置を前に最終パス受け取ります; このアニーリングはガスと発射される連続的なトンネルまたは車底バッチ炉で行われます。 連続的な炉は温度で管のセクション、焼きなましの温度、時間運ぶのに使用される運転されたロールの熱抵抗を等によって前もって決定された率で炉を通して管を与えられます。 車底バッチ炉は電池で整理され、特別な充満クレーンによって役立ちます。
更に、冷た引かれた、アニールされた管はまっすぐになり、切れ、点検し、そしてテストのような仕上げ操作に服従します。





適用:



指定:



いいえ。

名前

技術的な変数

単位

1

評価されるデッサン力

300000

N

2

仕事の最高の是認された直径

45

mm

3

最高。 減少率

30

%

4

デッサンの速度

10

m/min

5

最高のデッサンの長さ

10

m

6

カートの帰りの速度

40

m/min

7

モーター力

75

kw

8

主要なモータ速度

980

rpm

9

タイプの速度減力剤

JZQ1150







比較優位:



延伸機によってはコア・ロッド装置、それがです一般に機械の比較的機械拡張持っています次の利点を退いています:

(1) Stubbs は鋼鉄高い同心性を作りました
、システムの構造の油圧ドライブの円滑な運用が原因で管の軸線ラインの引き力、および外側を型の軸線、一貫したそれによりプロダクトの正確さ、ふれ、高い同心性および直線性を改善しない心棒の軸線に、保障し、;

(2)単純構造、容易な製造業
このタイプの風邪-部品の引き分け管機械セクションは処理しやすく、易いです。 別のものは機械を引っ張る強さ、剛さおよび軸受け容量を改善するためにプレストレスト フレームの構造を悩まします。

(3)簡単な装置の基礎
シリンダー基盤として、金型用板材および心押し台は 8 つの管および 4 つのサポート棒アセンブリで、労働量の役割全体としてつながれて構成されます、従って従って全面的なフレームワークの内で囲まれている張力を引っ張って基礎だけは、セービング機械労働量を、くま装置の重量引っ張ることを耐えません
多くの装置の基礎工事費。

(4) Stepless
油圧カートリッジ弁多様なシステム仕事は滑らか、適用範囲が広くおよび便利の広い範囲に、引く速度調節することができます。

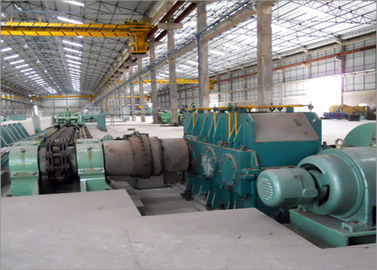

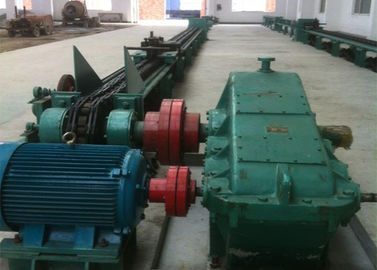

主要な装置のための参照の写真:

自動棒鋼の風邪の延伸機、継ぎ目が無いカーボン管の形成機械
