商品の詳細:
お支払配送条件:
|
| ハイライト: | 鋳造設備をダイ,鋼片の連続鋳造機械 |
||
|---|---|---|---|

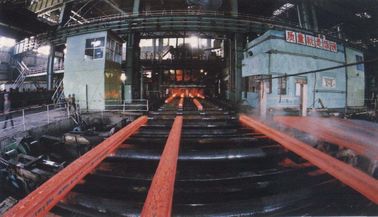

横の水冷の連続鋳造機械、R6M/3 つの繊維
速い細部:
油圧打抜き機
簡単な冷却ベッド
半径: R6M
繊維数: 3 つの繊維
ISO の証明を使って
私達は 1 から最も低い装置の製造原価の 8 つの繊維に良質の連続鋳造機械を作り出してもいいです。私達は設計してもいかったりユーザーのスチール製造容量、鋼片のサイズ、鋼鉄等級およびユーザーの分野状態に従って最新の鋼片の連続鋳造機械を製造します。
1. 基本的なスタンバイの技術的な変数:
|
鋼鉄鋼片の鋳造機械半径 |
6m |
|
繊維の量 |
3 つの繊維 |
|
ひしゃくサポート タイプ |
ひしゃくタレット、ひしゃく車 |
|
タンディッシュ キャリッジ |
半門脈の、十字の滑走機能 |
|
鋳造方法 |
ノズルをメーターで計って、鋳造を開けて下さい |
|
二次冷却 |
の 1 つの調節回路水冷 |
|
機械をまっすぐにする回収 |
全く 5 ローラー、進歩的なまっすぐになること |
|
ロール テーブル |
チェーン グループによって中心にされるドライブ |
|
模造棒 |
、自己調整模造棒頭部と堅い |
|
鋼片の切断 |
油圧打抜き機 |
|
鋼片の運搬 |
グループによって中心にされる生きているローラー テーブル |
|
冷却銀行タイプ |
簡単な冷却ベッド |
2. 鋼鉄鋼片 CCM の技術的なプロセス記述そして容量
誘導加熱:
|
わずかな容量 |
30T |
|
蛇口に蛇口周期 |
60min |
|
炉の量 |
2set |
生産能力
|
仕事日 |
330 日/年 |
|
毎日の炉の平均数 |
24/day |
|
生産能力 |
300,000t/year |
3. 鋳造の速度、生産性および繊維の量
R6m の半径の鋳造機械は次の通り異なった指定、最高の鋳造の速度の鋳造物鋼鉄グループありますできます:
|
投げる部門別区域（mm） |
100×100 |
125×125 |
150×150 |
|
鋳造の速度（m/min） |
3.0 |
2.7 |
2.5 |
1strand CCM の生産のリストのため:
|
いいえ。 |
鋼片 サイズ |
鋳造の速度 |
一時間毎の出力 （トン） |
毎日出力 24hour （トン） |
年産（330days） （トン） |
|
1 |
100×100 |
3.0m/min |
12.01 |
288。 |
95123 |
|
2 |
125×125 |
2.7m/min |
16.89 |
405 |
133,767 |
|
3 |
150×150 |
2.5m/min |
21.72 |
521 |
172,061 |
計算の結果は調節の自身の実際の状態に従って生産の理想的な状態、です。
|
鋼鉄等級 |
鋳造の等級（m/min） |
有効な変形率（ε） |
正当な変形率（εmax） |
|
まっすぐな炭素鋼 |
1.8~2.5 |
計算のテーブルを参照して下さい |
0.25 |
|
低合金の鋼鉄 |
1.3~2.0 |
計算のテーブルを参照して下さい |
0.15~0.2 |
4. CCM 装置の部品表
|
№ |
装置の名前 |
重量 |
モデルおよび指定 |
単位 |
量 |
|
|
1 |
ひしゃくタレット |
21T |
|
セット |
1 |
|
|
2 |
タンディッシュ車 |
2.5×2=5T |
|
セット |
2 |
|
|
3 |
タンディッシュ |
1.4×2=2.8T |
|
部分 |
2 |
|
|
4 |
型 |
0.5×2=1T |
150×150 |
セット |
3 |
|
|
5 |
型のフィート ロール |
0.01×2=0.02T |
|
セット |
3 |
|
|
6 |
型カバー |
0.1×2=0.2T |
|
セット |
3 |
|
|
7 |
発振器装置 |
2×2=4T |
|
セット |
3 |
|
|
8 |
二次冷却スプレーの管 |
0.5×2=1T |
|
セット |
3 |
|
|
9 |
二次冷却の指導セクション棒 |
0.7×2=1.4T |
|
セット |
3 |
|
|
10 |
二次冷却の蒸気排気機構 |
1.5T |
|
セット |
1 |
|
|
11 |
回収およびまっすぐになる機械 |
5×2=10T |
|
セット |
3 |
|
|
12 |
投げる空白の振動防止システム |
0.3×2=0.6T |
|
セット |
3 |
|
|
13 |
模造棒 |
0.9×2=1.8T |
150×150 |
セット |
3 |
|
|
14 |
模造棒記憶装置 |
0.7×2=1.4T |
|
セット |
3 |
|
|
15 |
せん断のアプローチのローラー |
2×2=4T |
|
セット |
3 |
|
|
16 |
フレーム切断機械 |
3T |
|
セット |
3 |
|
|
17 |
自動切口に長装置 |
0.5T |
|
セット |
3 |
|
|
18 |
走行のローラー |
2×2=4T |
|
セット |
3 |
|
|
19 |
Knockout ローラー |
3.5T |
|
セット |
6 |
|
|
20 |
鋼鉄横断渡す機械 |
1.5T |
|
セット |
3 |
|
|
21 |
油圧場所システム |
2T |
|
セット |
1 |
|
|
22 |
二次冷水のブレーカ |
|
|
セット |
3 |
|
|
23 |
冷却のオートメーションの配水の植物 |
1T |
|
セット |
1 |
|
|
24.1 |
コントロール パネル |
|
|
セット |
1 |
|
|
24.2 |
分野の器械 |
|
|
セット |
1 |
|
|
24.3 |
計算機システム |
|
|
セット |
1 |
|
|
25 |
鋼鉄プラットホーム |
68T |
|
|
1 |
