ハイライト: | ダイ カストの機械類は,連続鋳造機械 |
---|

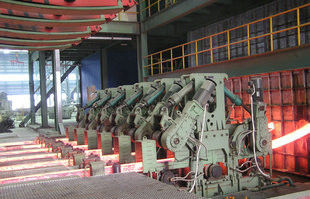

R8mの正方形の鋼片のための1/2/3つの繊維のR10mの鋼鉄CCM
半径:R6M、R8M、R10M
繊維数:1/2/3つの繊維
低負荷および高性能
高度の設計
安全な操作
記述:
1. 基本的なスタンバイの技術的な変数:
鋼鉄鋼片の鋳造機械半径 |
6m、8m、10m |
繊維の量 |
1,2,3の繊維 |
ひしゃくサポート タイプ |
ひしゃくタレット、ひしゃく車 |
タンディッシュ キャリッジ |
半門脈の、十字の滑走機能 |
投げる方法 |
メーターで計るノズル、開いた鋳造 |
二次冷却 |
の1つの調節回路水冷 |
機械をまっすぐにする回収 |
全く5ローラー、進歩的なまっすぐになること |
ロール テーブル |
チェーン グループによって中心にされるドライブ |
模造棒 |
、自己調整模造棒頭部と堅い |
鋼片の切断 |
油圧打抜き機 |
運搬を宿営させなさい |
グループによって中心にされる生きているローラー テーブル |
冷却銀行タイプ |
簡単な冷却ベッド |
2.鋼鉄鋼片CCMの技術的なプロセス記述そして容量
誘導加熱:
わずかな容量 |
30T |
Tap-to-tap周期 |
60min |
炉の量 |
2set |
生産能力
仕事日 |
330日/年 |
毎日の炉の平均数 |
24/day |
生産能力 |
300,000t/year |
3. 投げる速度、生産性および繊維の量
円形の鋼片のサイズの範囲:φ60~φ500
円形の鋼片CCMのcastigの速度範囲:
Φ60~120 1.6~2.5m/min
Φ150~240 0.8~1.2m/min
Φ250~500 0.5~0.8m/min
計算の結果は調節の自身の実際の状態に従って生産の理想的な状態、である。
鋼鉄等級 |
投げる等級(m/min) |
有効な変形率(ε) |
正当な変形率(εmax) |
まっすぐな炭素鋼 |
0.8~2.5 |
計算のテーブルを参照しなさい |
0.25 |
低合金の鋼鉄 |
0.8~2.0 |
計算のテーブルを参照しなさい |
0.15~0.2 |
4. CCM装置の部品表
№ |
装置の名前 |
|
1 |
ひしゃくタレット |
|
2 |
タンディッシュ車 |
|
3 |
タンディッシュ |
|
4 |
型 |
|
5 |
型のフィート ロール |
|
6 |
型カバー |
|
7 |
発振器装置 |
|
8 |
二次冷却スプレーの管 |
|
9 |
二次冷却の指導セクション棒 |
|
10 |
二次冷却の蒸気排気機構 |
|
11 |
回収およびまっすぐになる機械 |
|
12 |
投げる空白の振動防止システム |
|
13 |
模造棒 |
|
14 |
模造棒記憶装置 |
|
15 |
せん断はローラーに近づく |
|
16 |
フレーム切断機械 |
|
17 |
自動切口に長装置 |
|
18 |
走行のローラー |
|
19 |
致命的なのローラー |
|
20 |
鋼鉄横断渡す機械 |
|
21 |
油圧場所システム |
|
22 |
二次冷水のブレーカ |
|
23 |
冷却のオートメーションの配水の植物 |
|
24 |
電気制御装置 |
|
24.1 |
コントロール パネル |
|
24.2 |
分野の器械 |
|
24.3 |
計算機システム |
|
25 |
鋼鉄プラットホーム |
