鋼鉄CCM連続鋳造機械、R8M 8S CCM機械

Steel CCM Continuous Casting Machine , R8M 8S CCM Machine
Steel CCM Continuous Casting Machine , R8M 8S CCM Machine

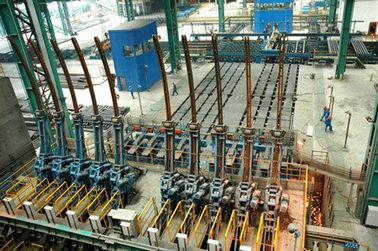

大画像 :  鋼鉄CCM連続鋳造機械、R8M 8S CCM機械

商品の詳細:
起源の場所: ウーシー、中国(本土)
ブランド名: HAIJUN
モデル番号: R8M 8strands
お支払配送条件:
最小注文数量: 8ストランド
パッケージの詳細: 容器
受渡し時間: 6か月
支払条件: T/T、L/C
供給の能力: 30の繊維1年ごとのCCM
詳細製品概要
ハイライト:

鋼鉄投げる機械

,

横の連続鋳造



鋼鉄CCM連続鋳造機械、R8M 8S CCM機械



速い細部:



  1. 低負荷および高性能
  2. 半径:R8M
  3. 繊維数:8つの繊維
  4. ISOの証明を使って
  5. 高度の設計
  6.
  7. 安全な操作
  8.



私達は1から最も低い装置の製造原価の8つの繊維に良質の連続鋳造機械を作り出してもいい。私達はユーザーのスチール製造容量に従って最新の鋼片の連続鋳造機械、鋼片のサイズ、鋼鉄等級およびユーザーの分野状態を設計し、製造してもいい。





記述:



1. 基本的なスタンバイの技術的な変数:

鋼鉄鋼片の鋳造機械半径

8m

繊維の量

8つの繊維

ひしゃくサポート タイプ

ひしゃくタレット

ひしゃくタレット

まっすぐな腕のタイプ

タンディッシュ車

ハイ・ロー トラック ドライブ、十字の滑走機能

投げる方法

メーターで計るノズル、開いた鋳造、鋳造粉

二次冷却

ガスおよびの繊維ごとの2調節回路水冷

機械をまっすぐにする回収

全く5ローラー、進歩的なまっすぐになること

ロール テーブル

チェーン グループによって中心にされるドライブ

模造棒

、自己調整模造棒頭部と堅い

鋼片の切断

自動フレーム切断機械

運搬を宿営させなさい

グループによって中心にされる生きているローラー テーブル

冷却銀行タイプ

方法の滑走、転位の鋼鉄機械



2.鋼鉄鋼片CCMの技術的なプロセス記述そして容量

誘導加熱:

わずかな容量

60T

Tap-to-tap周期



45min

炉の量



2set



生産能力



仕事日

330日/年

毎日の炉の平均数

24/day

生産能力

1000,000~1200,000t/year



3. 投げる速度、生産性および繊維の量

R8mの半径の鋳造機械は次の通りある異なった指定、最高の投げる速度の鋼鉄グループを投げることができる:

投げる部門別区域(mm)

180x180

200×200

220×220

投げる速度(m/min)

1.6

1.8

2.0



いいえ。

鋼片

サイズ

投げる速度

一時間毎の出力

(トン)

毎日出力

20hour

(トン)



年産(300days)

(トン)

1

180×180

1.6m/min

21.98

439

131,700

2

200×200

1.8m/min

27.13

543

162,900

3

220×220

2.0m/min

36.47

729

218,700



計算の結果は調節の自身の実際の状態に従って生産の理想的な状態、である。

鋼鉄等級

投げる等級(m/min)

有効な変形率(ε)

正当な変形率(εmax)

まっすぐな炭素鋼

1.8~2.5

計算のテーブルを参照しなさい

0.25

低合金の鋼鉄

1.3~2.0

計算のテーブルを参照しなさい

0.15~0.2



4. CCM装置の部品表



装置の名前

重量

モデルおよび指定

単位

1

ひしゃくタレット
油圧ドライブ、重みづけの印の腕の負荷120T、

56T×2=112T

置きなさい

2

2

タンディッシュのarriage
高低の足

10×2=20T

置きなさい

4

3

タンディッシュ

6×2=12T

置きなさい

4

4

スラグ鍋

1.5T

置きなさい

2

5

鋳造操作
箱の片持梁

0.2×5=1T

置きなさい

8

6

150×150型
R8、length900

0.57×5=4.56T

置きなさい

8

7

型カバー

0.1×8=0.8T

置きなさい

8

8

装置を振動させなさい

3.4×8=27.2T

置きなさい

8

9

収集管に吹きかけなさい

0.4×8=3.2T

置きなさい

8

10

方向ローラー

0.2×40=8T

置きなさい

40

11

堅い模造棒

2.3×8=18.4T

置きなさい

8

12

模造棒記憶装置

1.4×8=11.2T

置きなさい

8

13

まっすぐになること
回収機械

6×8=48T

置きなさい

8

14

まっすぐになること
回収機械
共通ベース

4T

置きなさい

1

15


せん断はローラーに近づく

周波数制御、水冷

3.5×8=28T

置きなさい

8

16


フレーム切断機械

3×8=24T

置きなさい

8



段階への赤外線
長さの設定



置きなさい

1

17

コレクションの切断
ヘッド装置および掛かる鍋

1T

置きなさい

1

18

ローラーを切った後
周波数制御、水冷

3.5×8=28T

置きなさい

8

19

致命的なのローラーⅠ
周波数制御、水冷

3.5×8=28T

置きなさい

8

20

致命的なのローラーⅡ

3.5×8=28T

置きなさい

8

21

冷却ベッドのローラー

4×16=64T

置きなさい

16

22

ギヤ機械を傾けること

8T×8=64T

置きなさい

8

23

転移の鋼鉄機械
12mの長さのため

33T

置きなさい

1

24

ポイント鋼鉄機械

35T

置きなさい

1

25

ステップ冷却ベッド

126T

置きなさい

1

26

コレクションの冷却ベッド

30T

置きなさい

1

27

足車ボディ冷却装置

8T

置きなさい

1

28

足車カバー

10T

置きなさい

1

29


ガスの源プロセッサ
取り引きの器械のガス



置きなさい

1

30

鋼鉄プラットホーム

200T

置きなさい

1




蒸気の換気扇

2T

置きなさい

1


Hydrauliの潤滑、空気システム







1

ホストの油圧場所

5T

置きなさい

1

2

致命的な油圧場所
ギヤ機械を傾けるため

3.5T

置きなさい

1

3

油圧持ち上がるテールゲート

1T

置きなさい

3

4

中心にされたグリースの潤滑の場所

ディストリビューターおよびオイル管を含みなさい



置きなさい

6

5


油圧配管

管の部品を含みなさい



置きなさい

1

6


潤滑の配管



置きなさい

1


CCM 3電気







1

作動の場所







2

ソフトウエア パッケージ







3

PLC



置きなさい

2

5

インバーター
